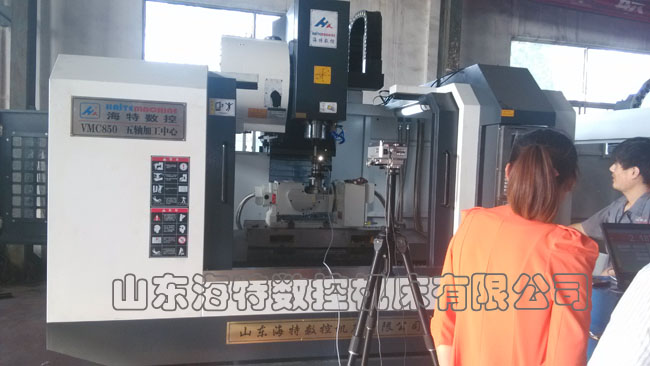

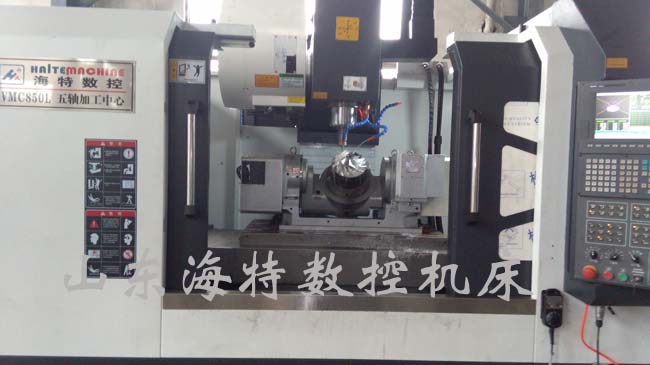

VMC850五軸聯動加工中心用途：

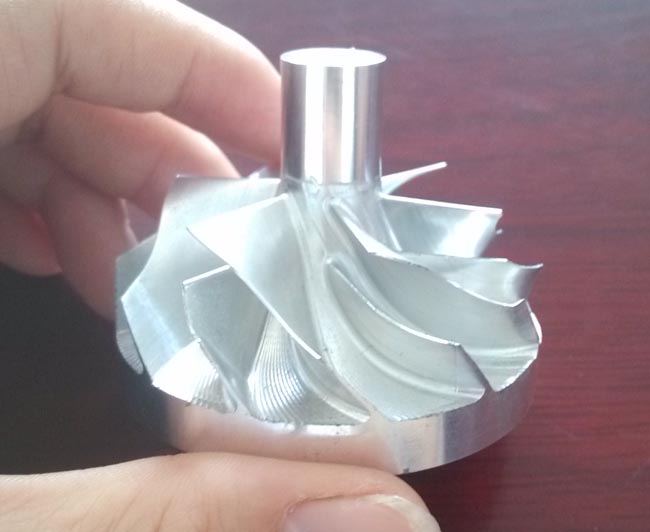

工件一次裝夾就可完成五面體的加工，還可以對葉輪等復雜的空間曲面進行高精度加工。
|
機型 |
規格 |
VMC-850 |
|
X坐標行程 |
mm |
800 |
|
Y坐標行程 |
mm |
500 |
|
Z坐標行程 |
mm |
550 |
|
工作臺規格 （長） |
mm |
1000 |
|
工作臺規格 （寬） |
mm |
500 |
|
工作臺*大載重 |
kg |
600 |
|
主軸中心至立柱導軌面 |
mm |
575 |
|
主軸端面至工作臺平面 |
mm |
120-620 |
|
X、Y、Z切削進給量 |
mm/min |
1-6000 |
|
X、Y、Z快速移動速度 |
m/min |
24/24/22 |
|
主軸轉速范圍 |
r/min |
50-8000 |
|
主軸錐孔 |
|
BT40 |
|
主軸電機 |
kw |
7.5/11 |
|
X、Y、Z伺服電機 |
kw |
2.0/2.9/2.0 |
|
工作臺T型槽/槽寬/槽距 |
mm |
5/18/100 |
|
定位精度 |
mm |
+0.005 |
|
重復定位精度 |
mm |
+0.003 |
|
機床輪廓 長/寬 |
m |
3.0/2.2/2.5 |
|
機床重量 |
kg |
6000 |

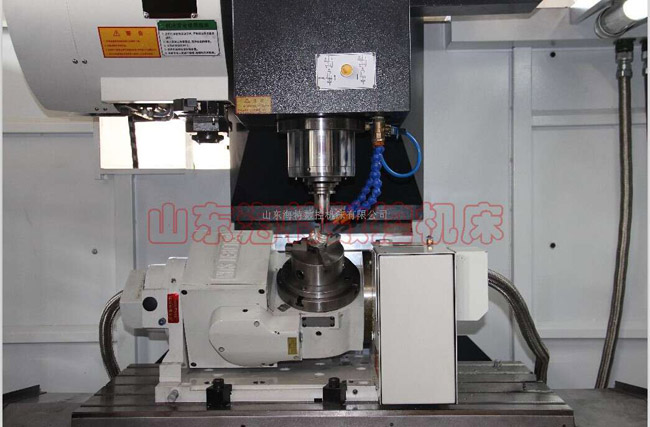

第五軸技術參數
|
型號 |
CNCT-250 |
|
盤面直徑 （mm） |
250 |
|
垂直中心高 |
225 |
|
垂直全高 |
365 |
|
*小分割單位 |
0.001° |
|
標準可傾斜角度 |
-20°-- 110° |
|
旋轉軸分割精度 |
15″ |
|
旋轉軸重復精度 |
4″ |
|
傾斜軸分割精度 |
60″ |
|
每分鐘*大轉速 旋轉軸 rpm |
16.7 |
|
每分鐘*大轉速 旋轉軸 rpm |
8.3 |
|
重量 |
270 kg |
|
A軸電機功率 |
1.3KW |
|
C軸電機功率 |
1.3KW |
可根據客戶要求專業設計開發數控設備及加工中心
產品的配置不同價格也不同，此價格為標準配置，數控銑床不含刀庫
請買前咨詢好 確定是要硬軌還是線軌，對系統的要求，
對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等！
一、選用臺灣健椿隆主軸和臺灣津廷絲桿
二、德國FAG/日本NSK軸承
三、采用原裝臺灣上銀45MM滾柱重載型導軌
